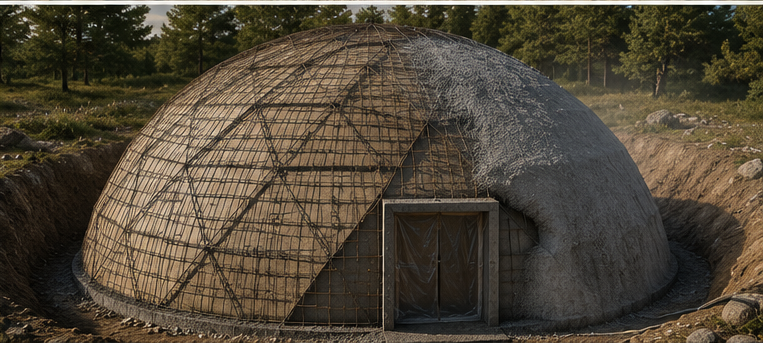

GREENROOF 57m2 NAMAS | COMPACT Betoninis Kupolas
KUPOLO PARAMETRAI :
PAAUKŠTINTA VERSIJA
Aukštis:3,0 m
Skersmuo:8,5 m
Grindų plotas:57 m²
Dangos plotas:77 m²
Užklausti bazinio pasiūlymo
- Sertifikuota konstrukcija
- Gamyba Lietuvoje
- Konsultacija 2–4 val.
DOME PACKING
| Svoris | 1400 kg |
|---|---|
| Išmatavimai | 120 × 220 × 200 cm |
| packing | 2x Euro Pallet, 3x Euro Pallet |
| shipments | Cargo Transportation, Door-To-Door, Sea containers |
UŽSAKYMO PASTABOS
Į bazinę GREENROOF betoninio kupolo komplektacijos logiką įeina: projektinės dokumentacijos kryptis, apšiltintas plokštuminis pamatas su pagrindiniais inžineriniais įvadais, geodezinis medinių 50 × 50 mm brusų karkasas, vidinė baldinės faneros apdaila, segmentų / šešiakampių surinkimas perimetru ant pamato, LED apšvietimo siūlių integravimo galimybė, išorinis uždarų porų poliuretano termoizoliacijos sluoksnis, hidroizoliacinė sistema, 100–150 mm armuoto stiklo pluoštu torkretbetonio apvalkalas, papildomi apsauginiai ir izoliaciniai sluoksniai, drenažo logika, grunto sluoksnis ir apželdinimo sistema.
Tai nėra pilnas vidaus įrengimas „iki rakto“. Komplektacija apibrėžia konstrukcinį, šiltinimo, hidroizoliacijos, torkretbetonio ir žalio stogo technologinį pagrindą, kuris paruošia kupolą tolimesniems individualiems vidaus įrengimo ir aplinkos sutvarkymo darbams.
Kainos ir techniniai sprendimai tikslinami pagal konkretų diametrą, kupolo aukštį, sklypo sąlygas, grunto vandenį, pasirinktą hidroizoliaciją, žalio stogo apkrovas ir galutinę komplektacijos apimtį.
Kaina skaičiuojama betoniniam kupolui su hidroizoliacija ir galutine vidaus kupolo sienų apdaila.
Kainos preliminarios, be PVM ir be papildomų rangos darbų.
LIVE 3D
-
Architektūros ir inžinerijos techniniai brėžiniai
- Kupolo aukštis, aukštų planas, kambarių planas, plotų skaičiavimas.
- Sienų betonavimo konstrukcija, visų sienų sluoksnių konstrukcijos.
- Pamatų ir grindų statyba.
- Vidaus sienų apdaila, sienos, grindys, plokštės visoms patalpoms.
- Vidaus ir išorės apšvietimo koncepcijos schema.
- Santechnika ir nuotekų šalinimas. Vidaus įrengimo schemos.
- Šildymas, vėdinimas ir oro kondicionavimas, montavimo schemos.
-
GREENROOF betoninio kupolo rėmo sistema formuojama iš medinių 50 × 50 mm brusų, kurie sudaro geodezinę kupolo struktūrą ir vidinį konstrukcinį ritmą. Iš šių elementų surenkami kupolo segmentai, formuojant šešiakampių / geodezinių laukų struktūrą.
Rėmas montuojamas ant apšiltinto plokštuminio pamato, perimetru formuojant atraminę kupolo zoną. Ši sistema leidžia greitai ir aiškiai surinkti kupolo tūrį, išlaikant geometrijos tikslumą ir paruošiant konstrukciją tolimesniems sienos, izoliacijos, hidroizoliacijos ir torkretbetonio sluoksniams.
Vidinėje pusėje rėmo struktūra tampa pagrindu baldinei fanerai. Taip kupolo geometrija išlieka matoma interjere, o segmentų siūlėse galima integruoti LED apšvietimo juostas.
Rėmo sistemos esmė:
medinis geodezinis karkasas + perimetrinis montavimas ant plokštuminio pamato + vidinės faneros apdailos pagrindas + aiški segmentų geometrija.
-
-

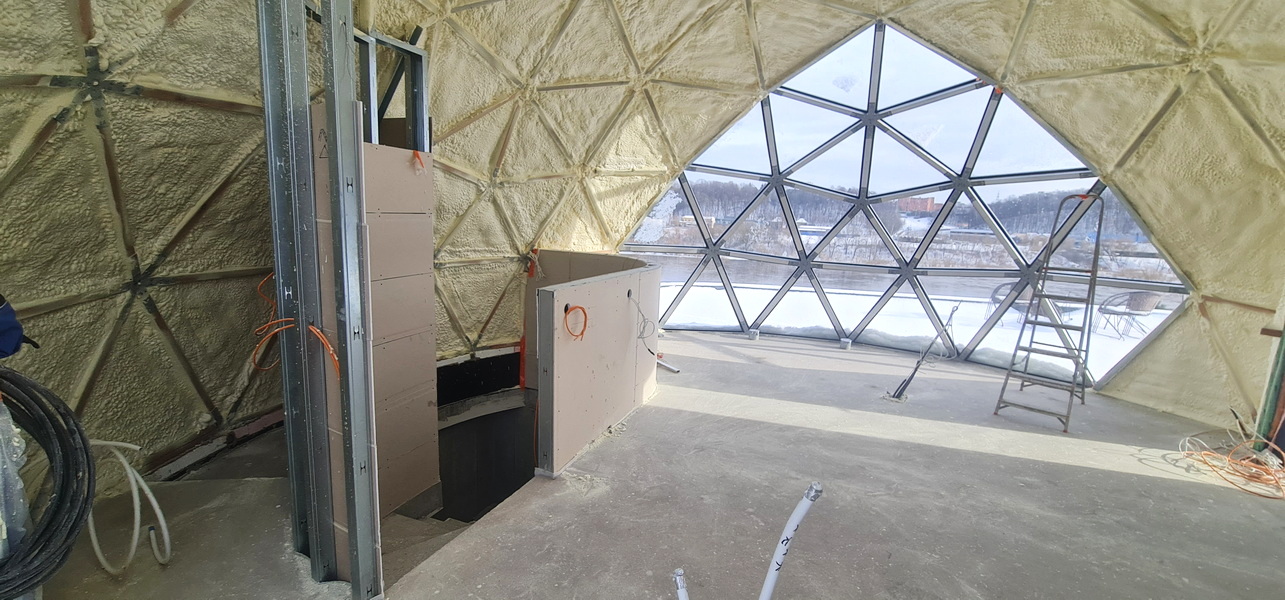

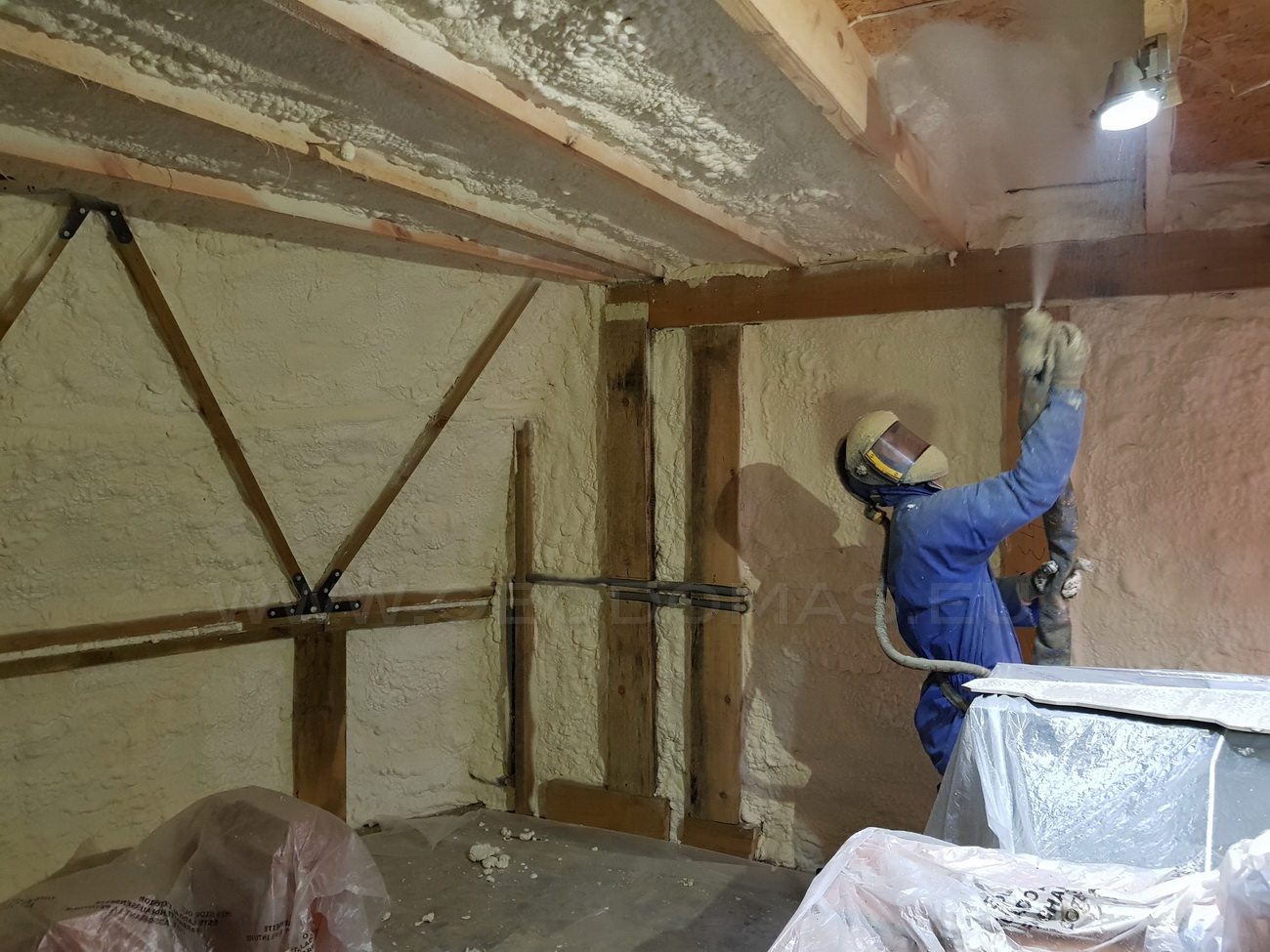

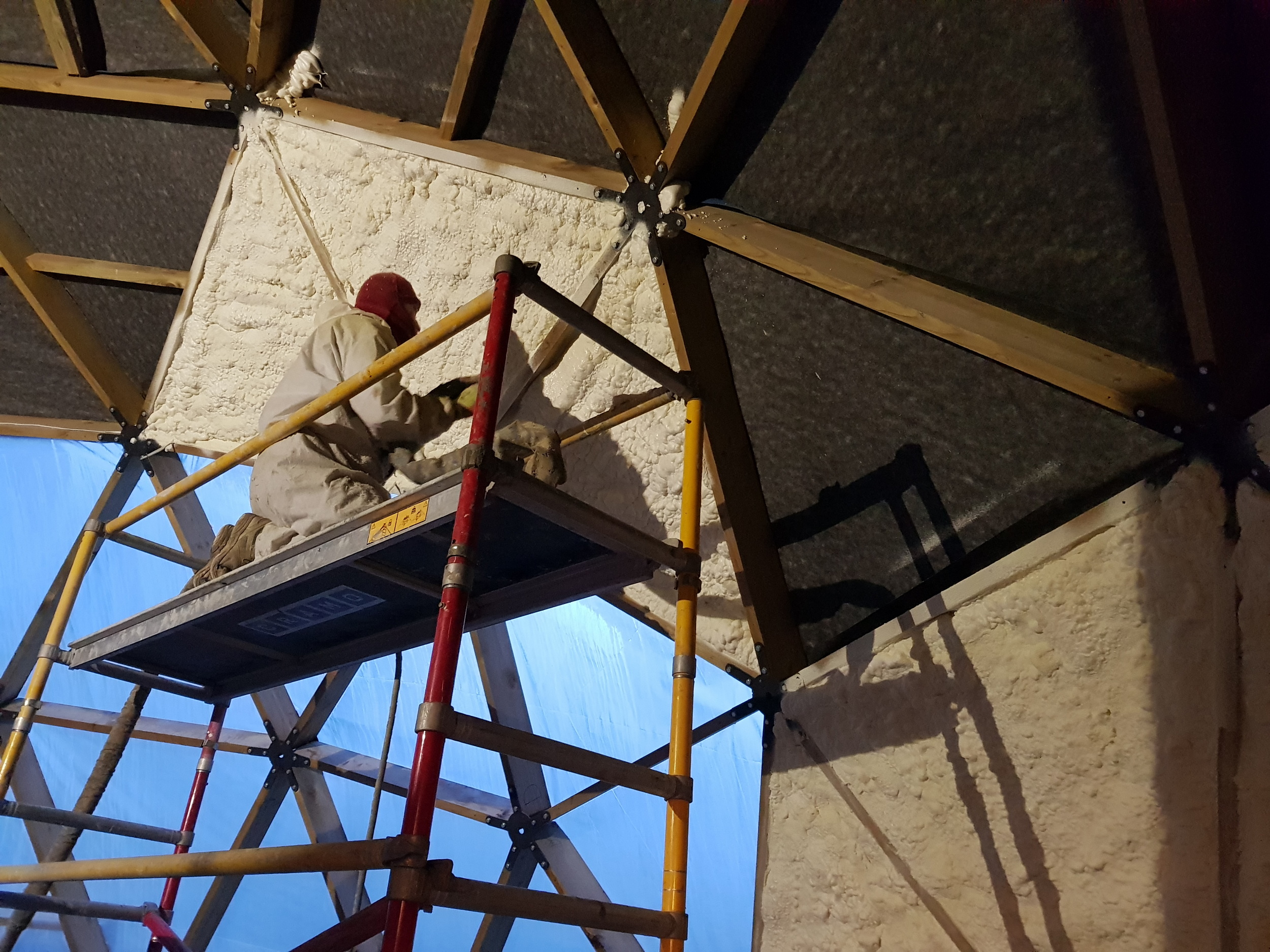

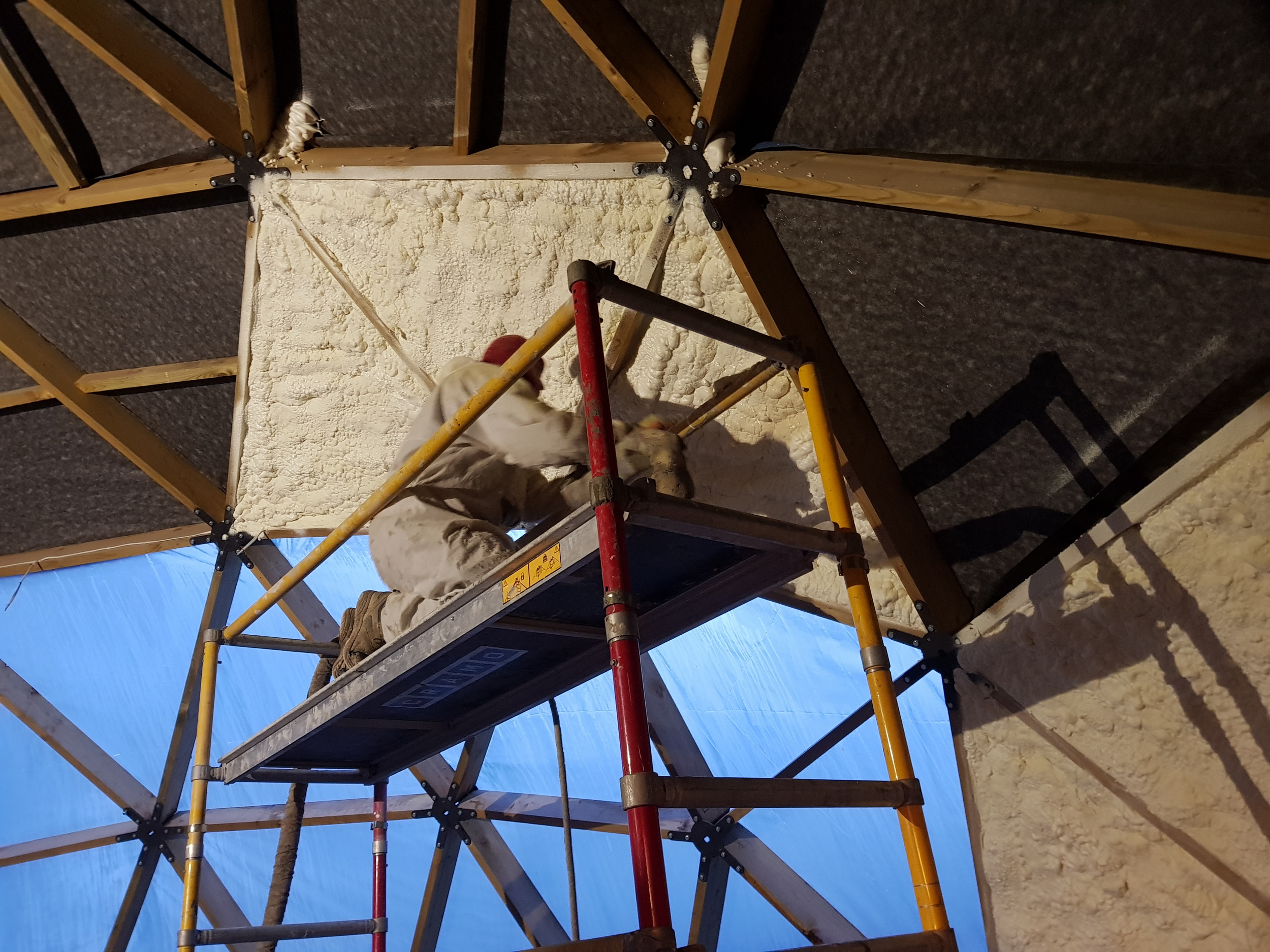

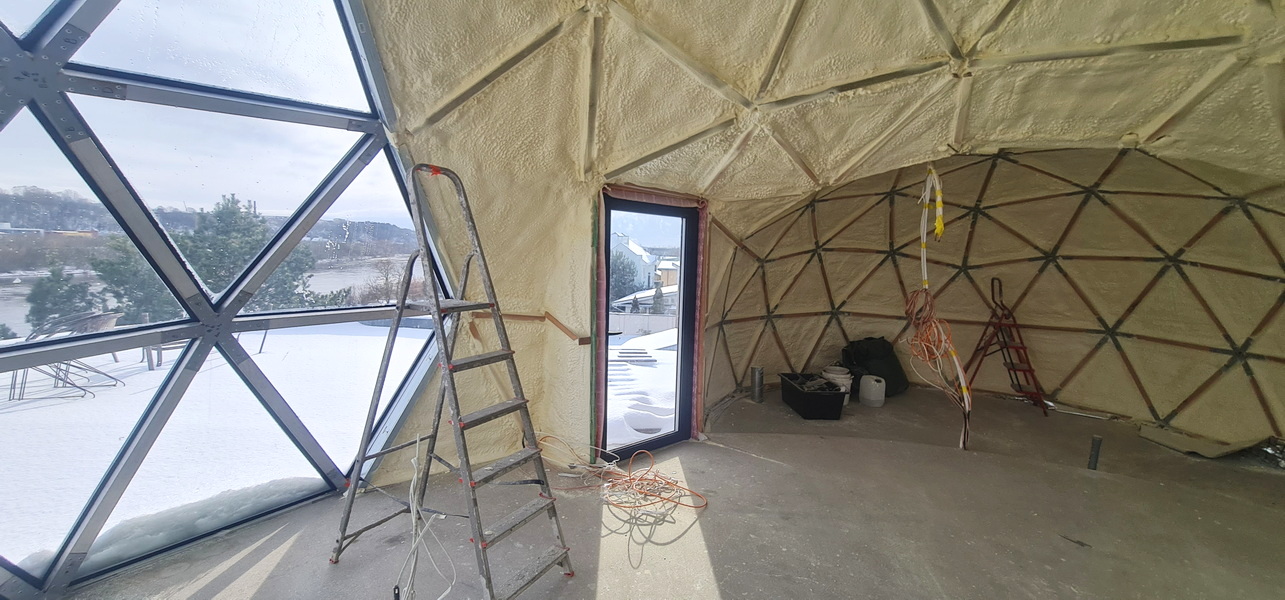

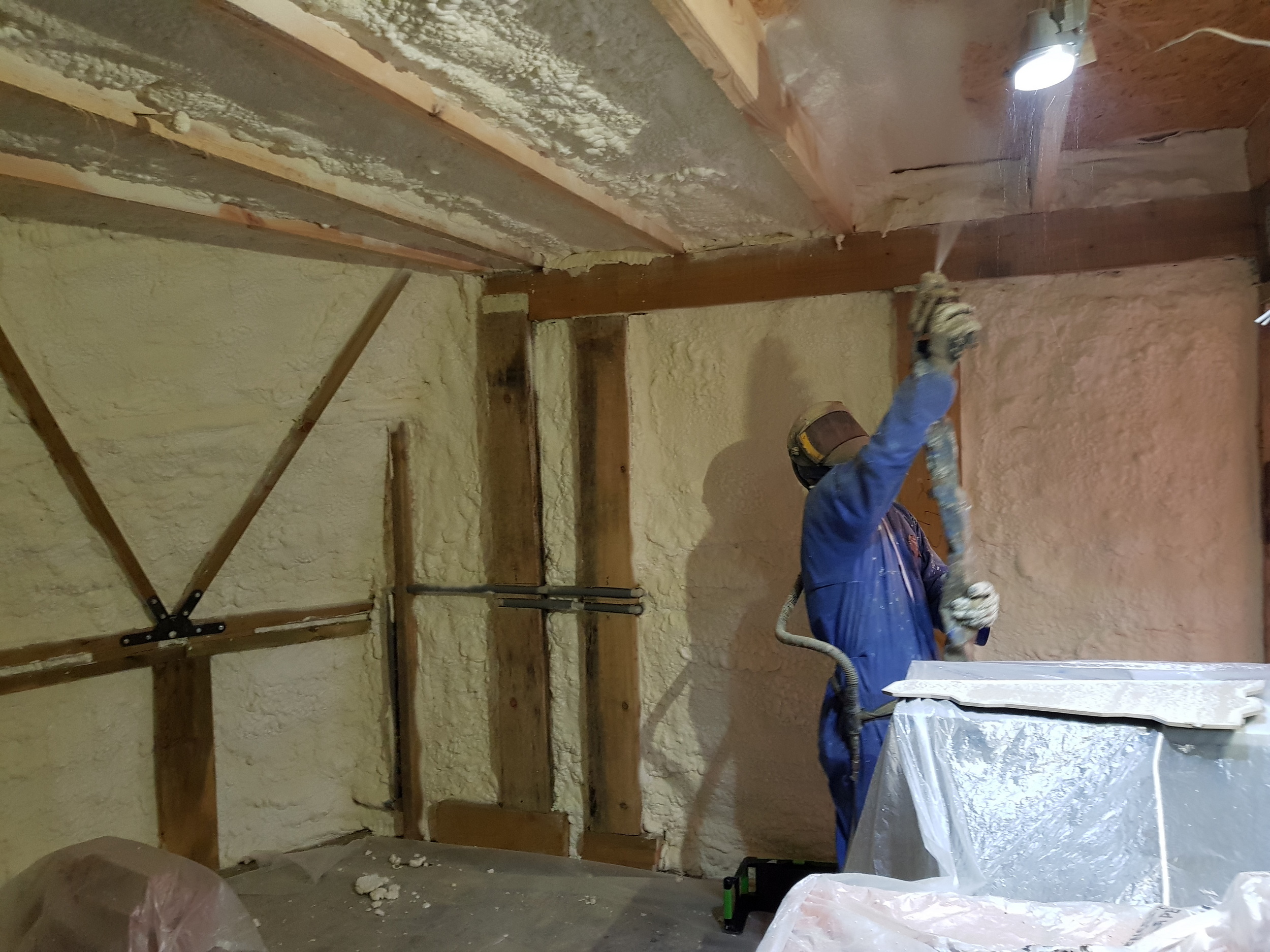

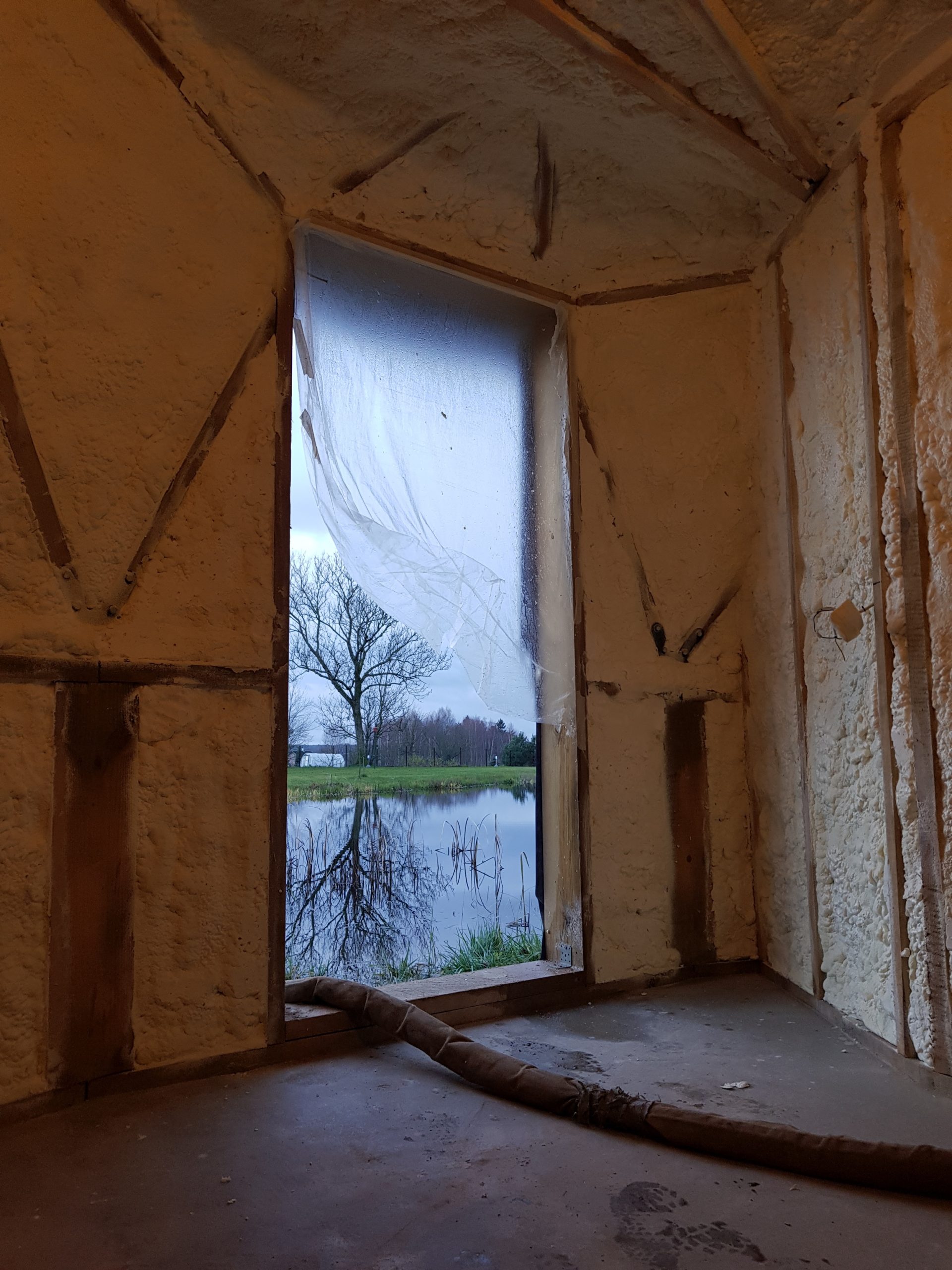

PU purškimo izoliacija. Maksimalus šilumos izoliacijos efektyvumas
Purškiama PU izoliacija sudaro vientisą sluoksnį be energiją eikvojančių šilumos tiltelių. PU izoliacija pasižymi mažu šilumos laidumu, kurio neprilygsta jokia kita tipiška izoliacinė medžiaga. Plonas sluoksnis ir mažas izoliacinės medžiagos svoris.
Dėl „skysčio“ naudojimo kritinės, sunkiai pasiekiamos ar išlenktos vietos gali būti lengvai izoliuojamos šilumos izoliacija ir nereikia pjauti. Puikus sukibimas su bet kokiu pagrindu.
PU izoliacija prilimpa kaip antroji oda ir tinka beveik bet kokiam pagrindui, pavyzdžiui, šiferiui, trapecinio plieno lakštams ar medžio plokštėms. Lengvas transportavimas ir mažesnis sandėliavimo ploto poreikis.
Kietas, stabilus ir uždarų porų IZOputos® neabejotinai pagerina bet kurio pastato statybos ir eksploatavimo laiką.
Patikima ir kvalifikuota programa.
-

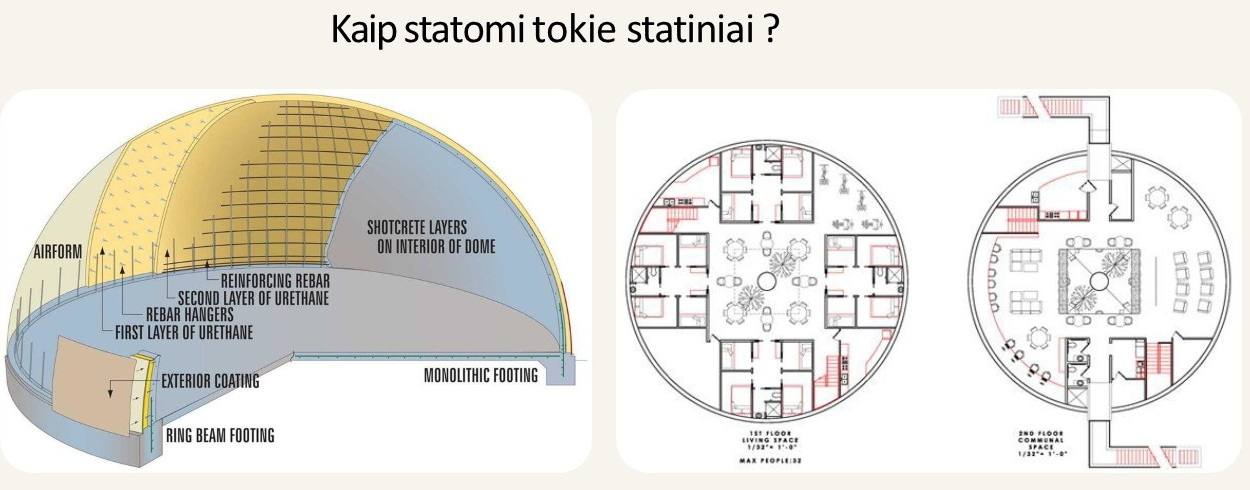

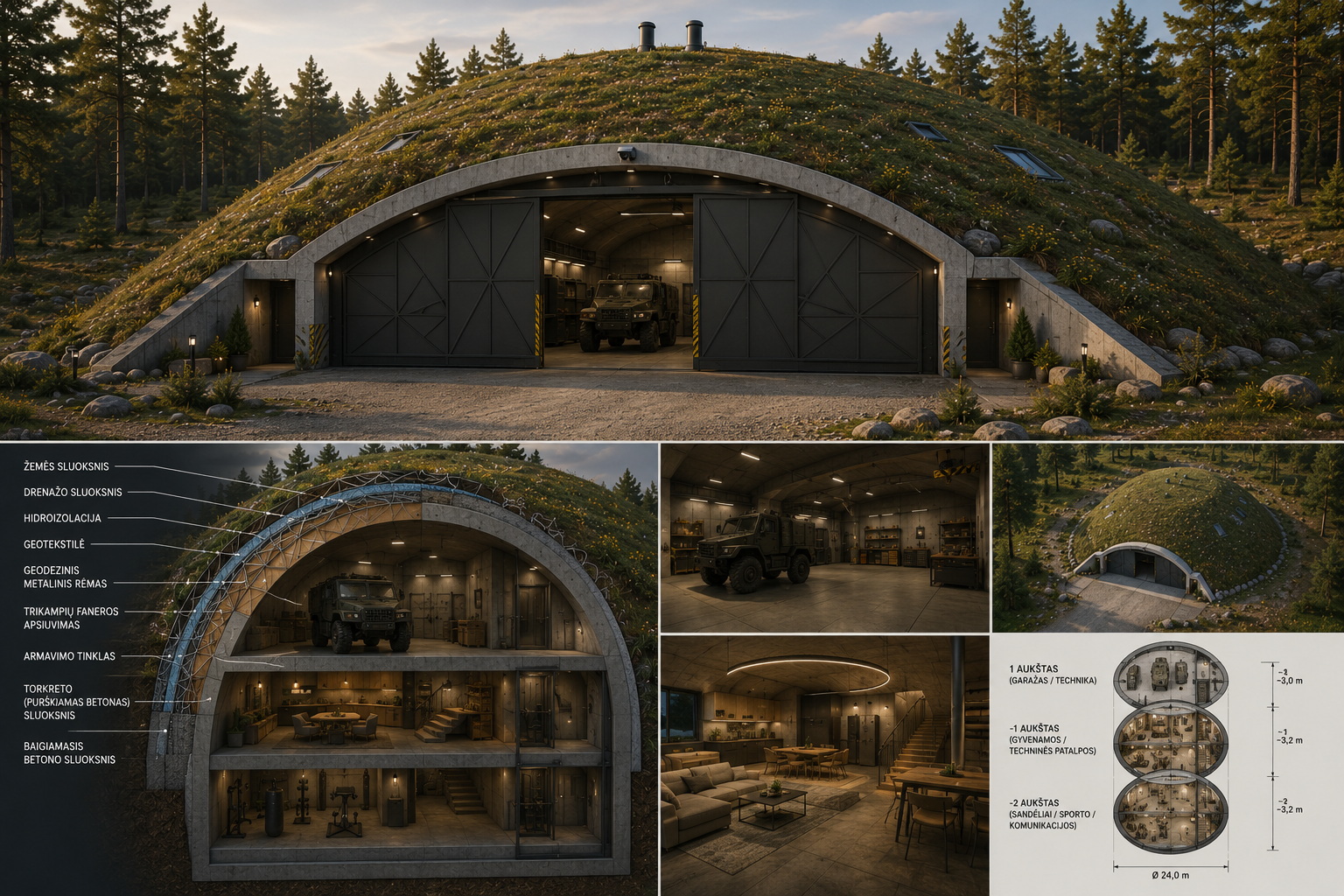

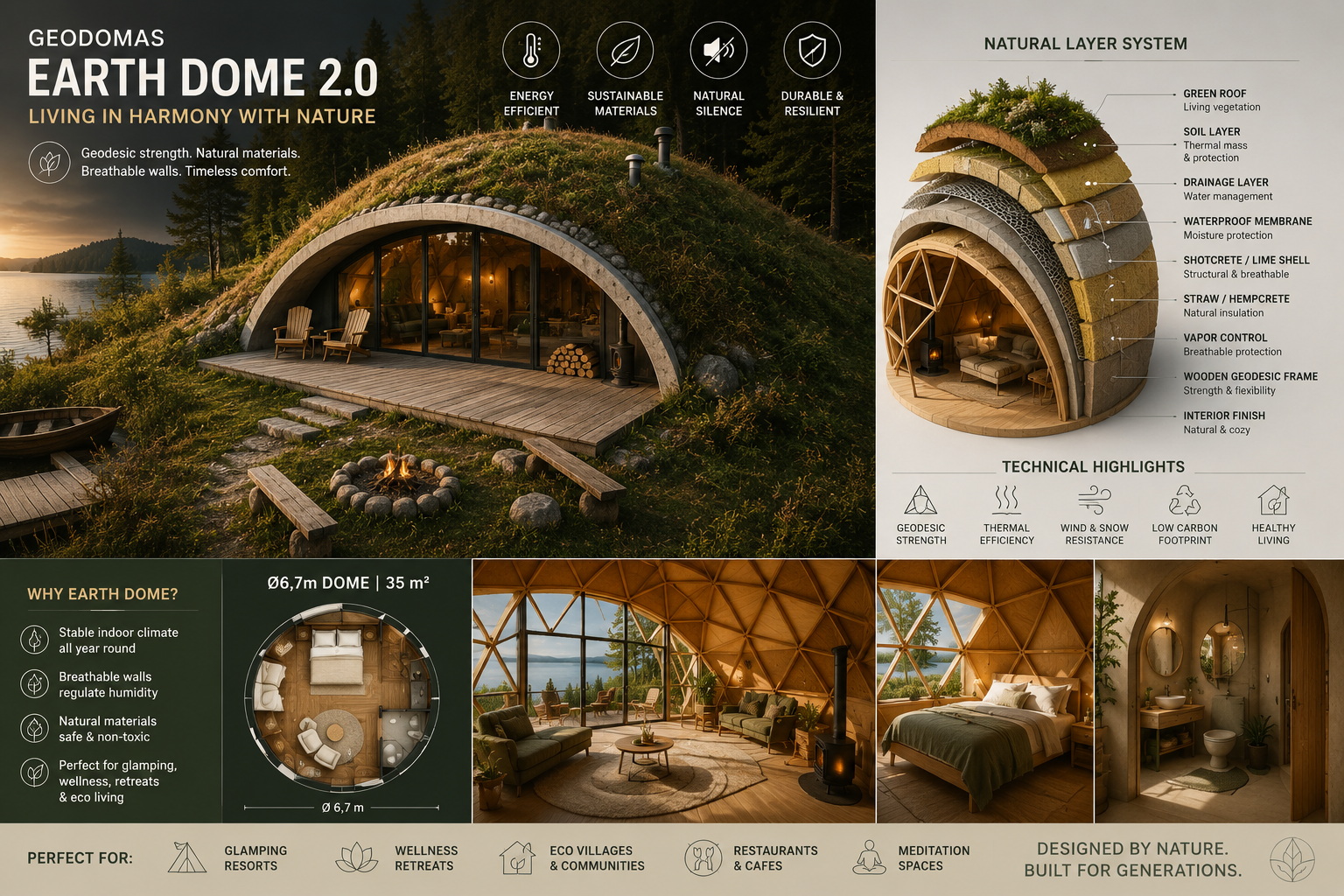

Daugiasluoksnė kupolo sienos konstrukcija
GREENROOF kupolo siena nėra viena medžiaga. Tai daugiasluoksnė konstrukcinė sistema, kurioje vidinis karkasas, apdaila, termoizoliacija, hidroizoliacija ir torkretbetonis dirba kaip vienas kupolo apvalkalas.
Iš vidaus siena formuojama iš medinio 50 × 50 mm karkaso ir baldinės faneros. Fanera tampa matomu vidaus paviršiumi ir suteikia kupolui šiltą, natūralų interjero charakterį. Siūlėse tarp segmentų gali būti integruojamos LED juostos, kurios išryškina geodezinę formą.
Iš lauko pusės ant medinių skydų purškiama uždarų porų poliuretano termoizoliacija. Ant jos įrengiama hidroizoliacinė sistema, o vėliau formuojamas armuoto stiklo pluoštu torkretbetonio apvalkalas. Tokia sienos logika leidžia sukurti tvirtą, apšiltintą, sandarų ir žaliam stogui pritaikytą kupolo kūną.
Sienos sluoksnių principas:
vidinė fanera → medinis karkasas → uždarų porų PUR → hidroizoliacija → armuotas torkretbetonis → papildomi apsauginiai / stogo sluoksniai.
-
GREENROOF betoniniame kupole langų sistema projektuojama pagal kupolo paskirtį, orientaciją į sklypą, saulės kryptį, privatumo poreikį ir norimą panoraminį vaizdą. Langai gali būti formuojami kaip fasado arkinė zona, trikampiai / segmentiniai stiklo paketai arba kombinuota skaidri ir uždara kupolo schema.
Stiklo paketai montuojami į tam paruoštą rėmo ir fasado sistemą. Sprendime turi būti įvertintas sandarumas, kondensato rizika, šilumos tiltų mažinimas, lietaus vandens nuvedimas ir fasado jungčių apsauga.
Langų zona yra viena jautriausių kupolo vietų, todėl ji turi būti derinama su visa sienos sistema: vidine konstrukcija, termoizoliacija, hidroizoliacija, torkretbetonio kraštais ir vidaus apdaila.
Langų sistemos principas:
panoraminis vaizdas + sandarumas + šilumos kontrolė + jungčių hidroizoliacija + integracija į kupolo geometriją.
-

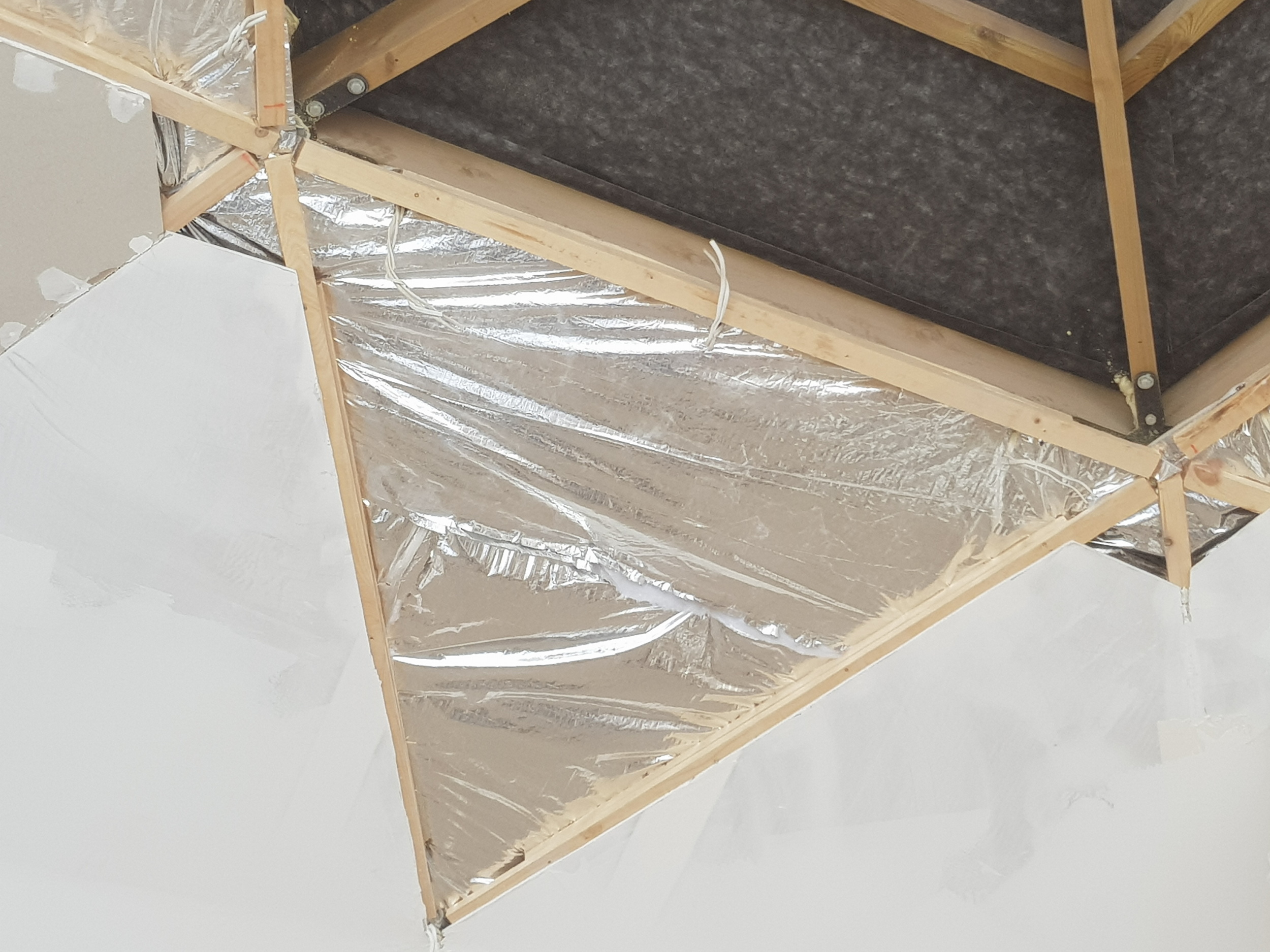

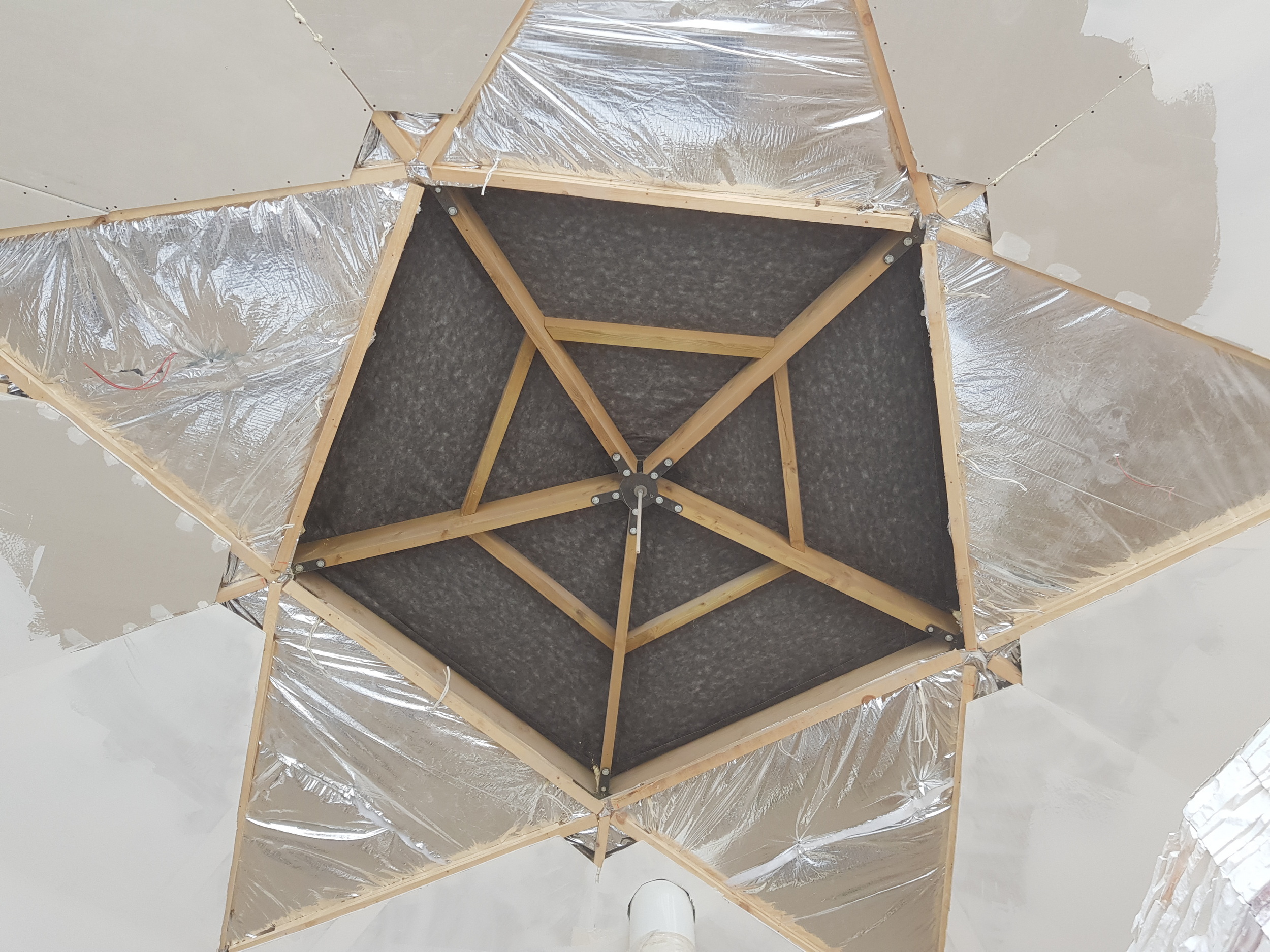

Daugiasluoksnė kupolo sienos šilumos izoliacija su dviem 100cm kameromis
Pagrindinis komplektas: Thermo 13 layer (0,033W/m2K). Kupolo sienos vidaus izoliacijos dalys, vandeniui atspari medžiaga.
Tai plona, daug atspindžių, daugiasluoksnė izoliacijos sistema. Atspindinčios termoizoliacinės medžiagos gaminamos naudojant NASA sukurtą technologiją, apsaugančią erdvėlaivius nuo ekstremalių išorinių veiksnių (saulės spindulių ir šalčio).
- Izoliacija taupo energiją, nes sumažina visų rūšių šilumą: laidumą, konvekciją, spinduliuotę, šilumą, drėgmės įsiskverbimą;
- Stabilumas, izoliacijos parametrai, priešingai nei tradicinės izoliacinės medžiagos, nėra skilimų, medžiaga yra tęstinė;
- Energijos taupymas – izoliacija sutaupo iki 30% energijos šildymui ir vėsinimui;
- Greitas surinkimas – dideli ritiniai, paprasta sistema, derinant pastovius medžiagos lygius ir lankstumą, leidžia efektyviai surinkti gaminį bet kokiomis sąlygomis;
- THERMIC.PRO- atsparus chemikalams, graužikams ir kitiems kenkėjams, taip pat daugumai statyboje naudojamų tirpiklių;
- Atspindėjimas: 95%;
- Šilumos laidumas: λ = 0,030 W / (mK);
- Blokuoja korinio 3G, 4G, 5G ir WIFI signalus;
-

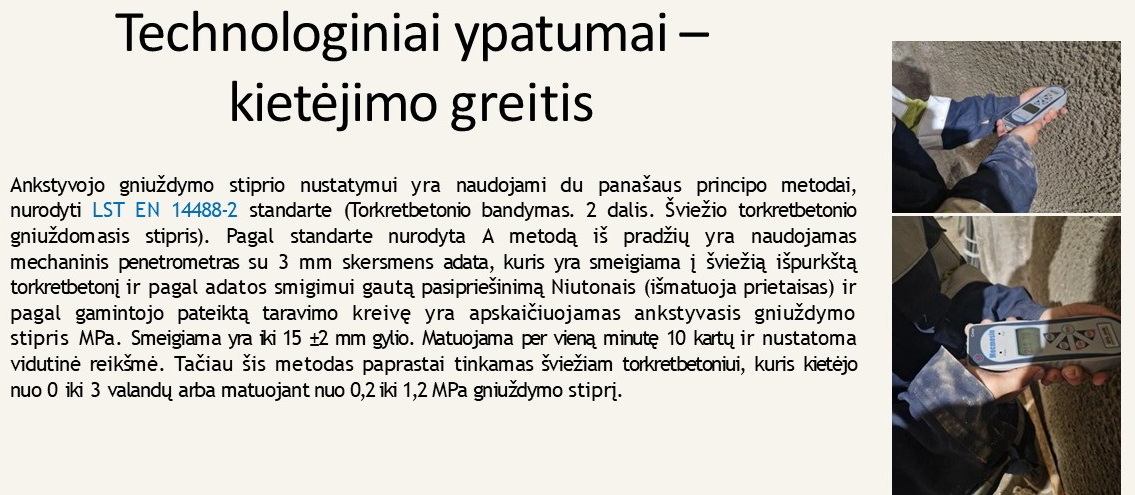

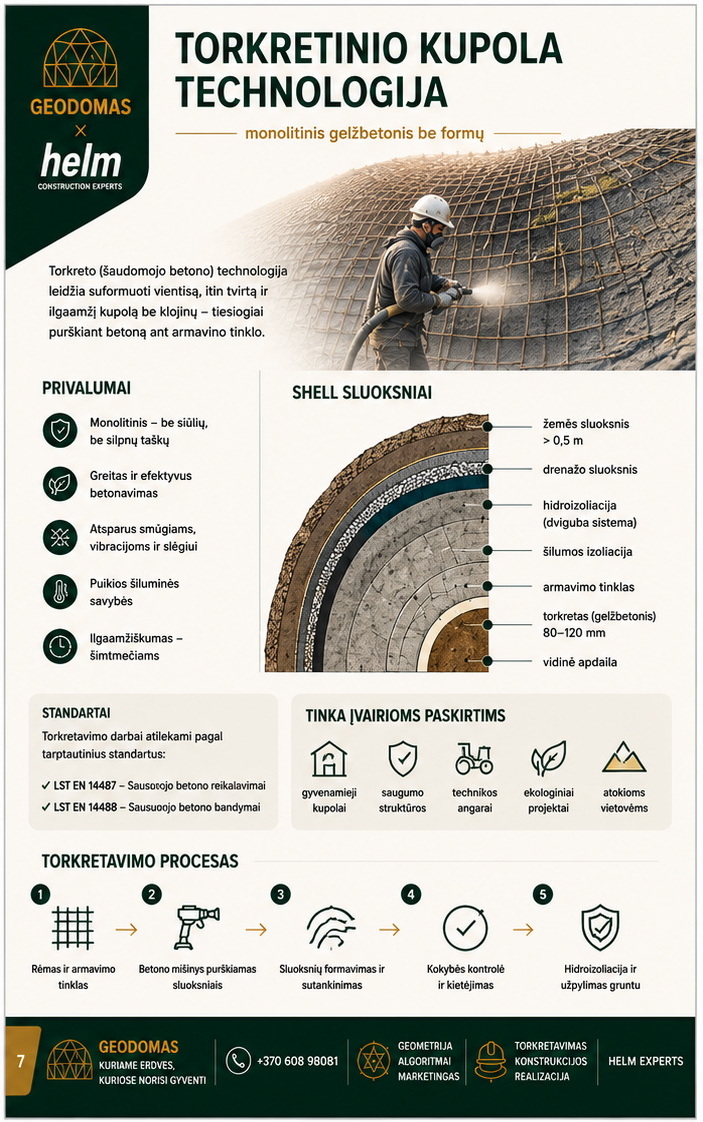

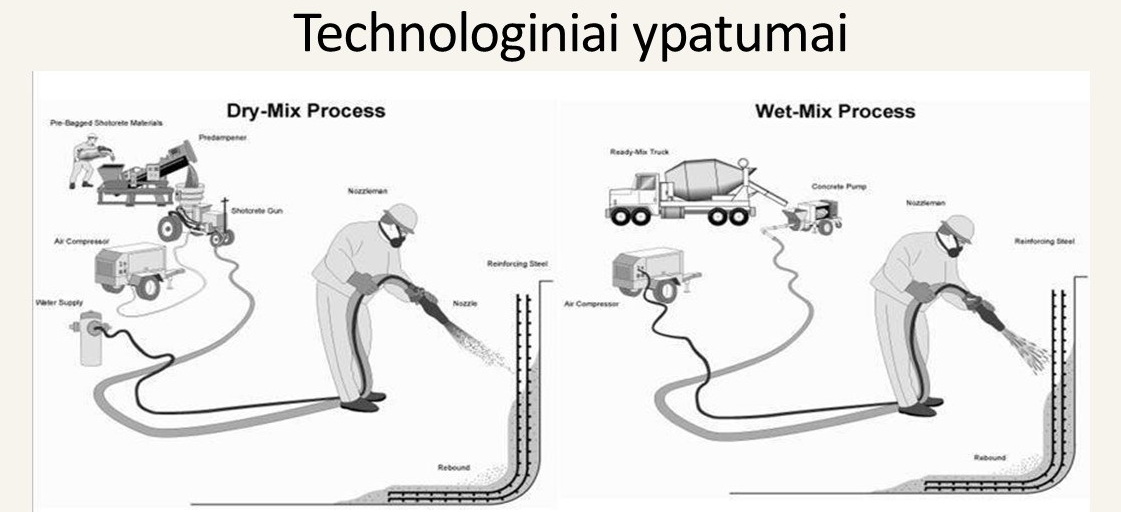

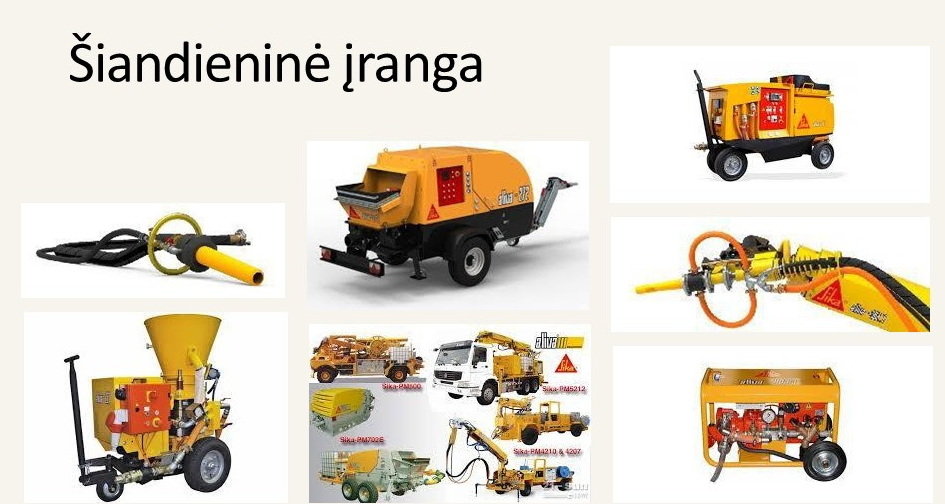

Išorinis torkretbetonio apvalkalas ir žalio stogo pagrindas
Kupolo danga formuojama kaip tvirta išorinė sistema, skirta apsaugoti konstrukciją ir paruošti ją žaliam stogui. Pagrindinis išorinis sluoksnis – armuoto stiklo pluoštu torkretbetonio apvalkalas, kurio storis preliminariai gali būti apie 100–150 mm, priklausomai nuo projekto, apkrovų ir konstrukcinių skaičiavimų.
Torkretbetonis purškiamas sluoksniais, suformuojant monolitinį kupolo paviršių. Šis sluoksnis suteikia kupolui masę, stabilumą ir atsparumą išoriniams poveikiams. Ant jo arba kartu su papildomais apsauginiais sluoksniais projektuojama sistema žaliam stogui: drenažas, atskyrimo sluoksniai, gruntas ir apželdinimas.
Danga turi būti vertinama kartu su vandens valdymu. Žalias stogas nėra tik dekoracija – jis sukuria papildomas apkrovas, kaupia drėgmę ir reikalauja teisingos hidroizoliacijos bei drenažo logikos.
Dangos esmė:
torkretbetonio apvalkalas + hidroizoliacijos apsauga + drenažas + gruntas + apželdinimas.
Komplektacija iki dalinės apdailos
GREENROOF 57 m² NAMAS | COMPACT Betoninis Kupolas
GEODOMAS GREENROOF 57 m² COMPACT betoninio kupolo komplektacija iki dalinės apdailos
– tai konstrukcinis ir technologinis paketas, kuriame paruošiama pagrindinė kupolinio namo sistema:
apšiltintas plokštuminis pamatas, vidinis geodezinis karkasas, kupolo tūris, vidinė baldinės faneros
sienų apdailos kryptis, išorinė termoizoliacija, hidroizoliacija, torkretbetonio apvalkalas ir žalio
stogo sluoksnių logika.
Tai nėra tradicinis karkasinis namas ir nėra pilnas įrengimas „iki rakto“. Ši komplektacija reiškia, kad
pagrindinis betoninio GREENROOF kupolo kūnas yra suformuotas, uždarytas, apšiltintas ir paruoštas
tolimesniems vidaus įrengimo darbams.
Viduje kupolo sienos formuojamos iš medinio geodezinio karkaso ir baldinės faneros. Fanera tampa pagrindiniu
matomu vidaus kupolo paviršiumi, o segmentų siūlėse gali būti integruojamos LED apšvietimo juostos.
Toliau klientas gali individualiai planuoti vidaus pertvaras, grindų dangą, virtuvę, sanitarinį mazgą,
baldus, apšvietimą ir galutinį interjero sprendimą.
Į komplektaciją įeina
1. Supaprastinta projektinė dalis
Paruošiama bazinė kupolo koncepcija ir techninė komplektacijos kryptis, reikalinga gamybai,
montavimui ir tolimesniam projektiniam tikslinimui.
- Kupolo architektūrinė koncepcija.
- Kupolo geometrijos ir sluoksnių principinė schema.
- Segmentų / skydų surinkimo logika.
- Bazinė komplektacijos ir medžiagų specifikacija.
- Preliminari konstrukcinių sluoksnių logika.
- Techniniai klausimai tolimesniam derinimui.
Galutiniai konstrukciniai sprendiniai, sluoksnių storiai, apkrovos ir mazgai tikslinami pagal konkretų
projektą, sklypo sąlygas ir inžinerinius skaičiavimus.

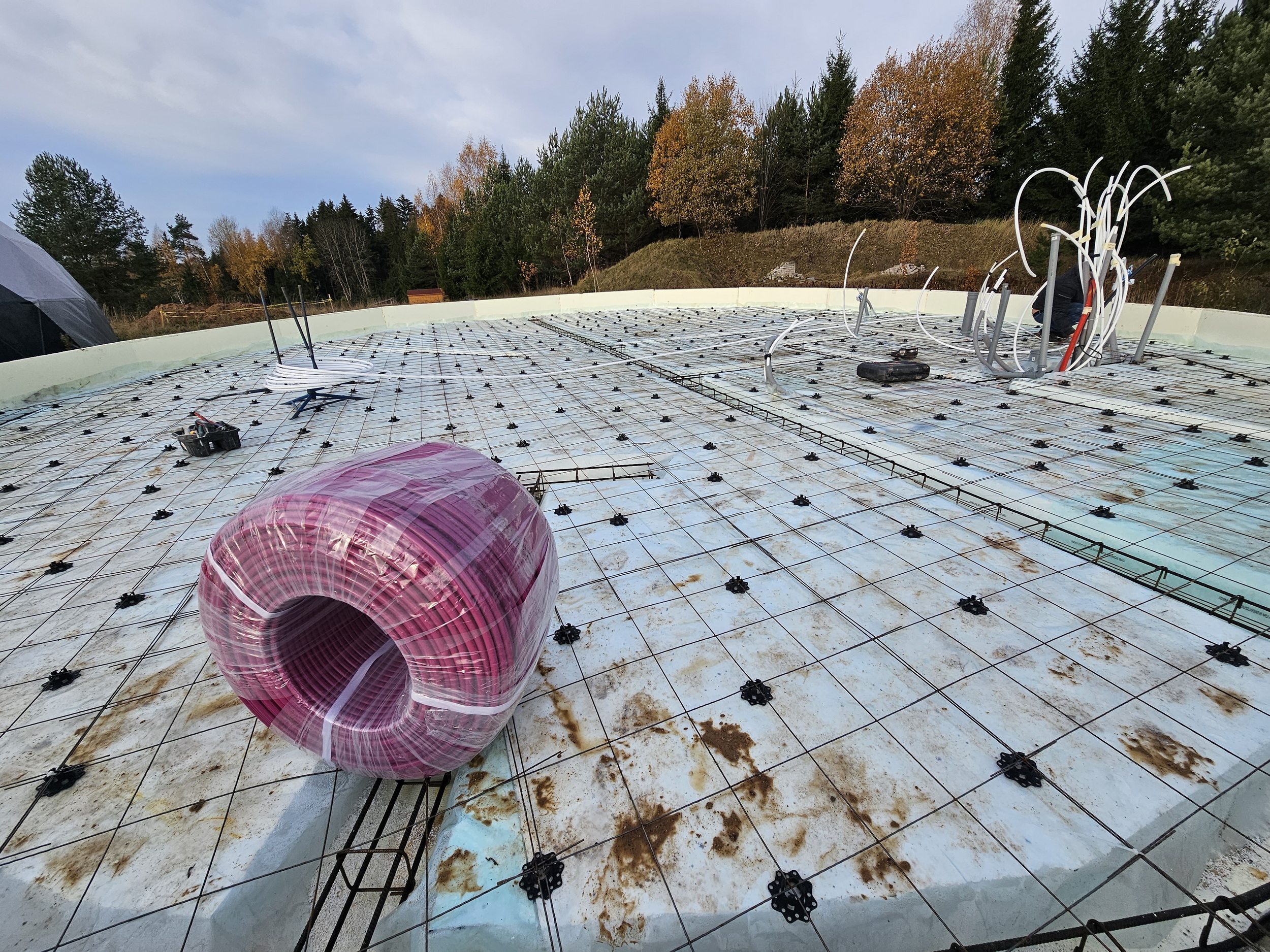

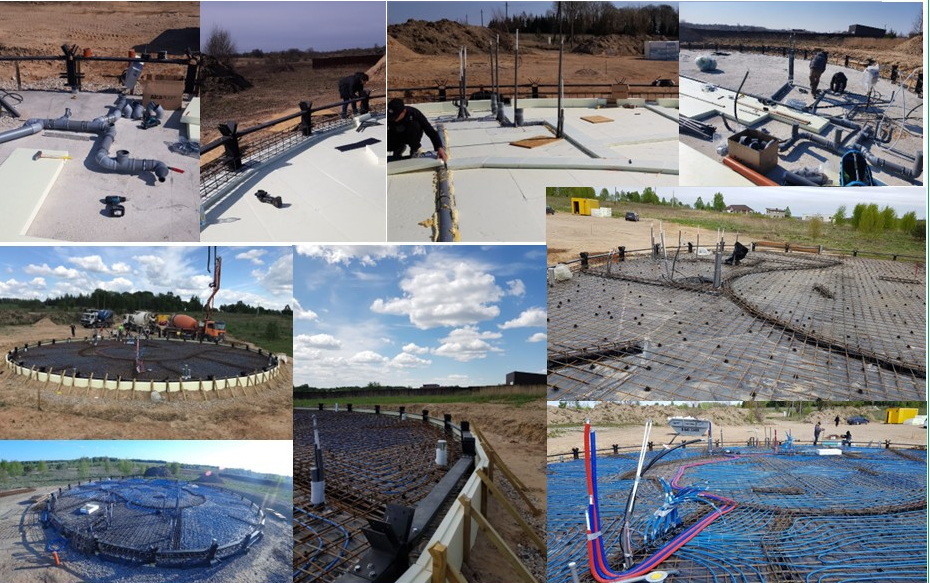

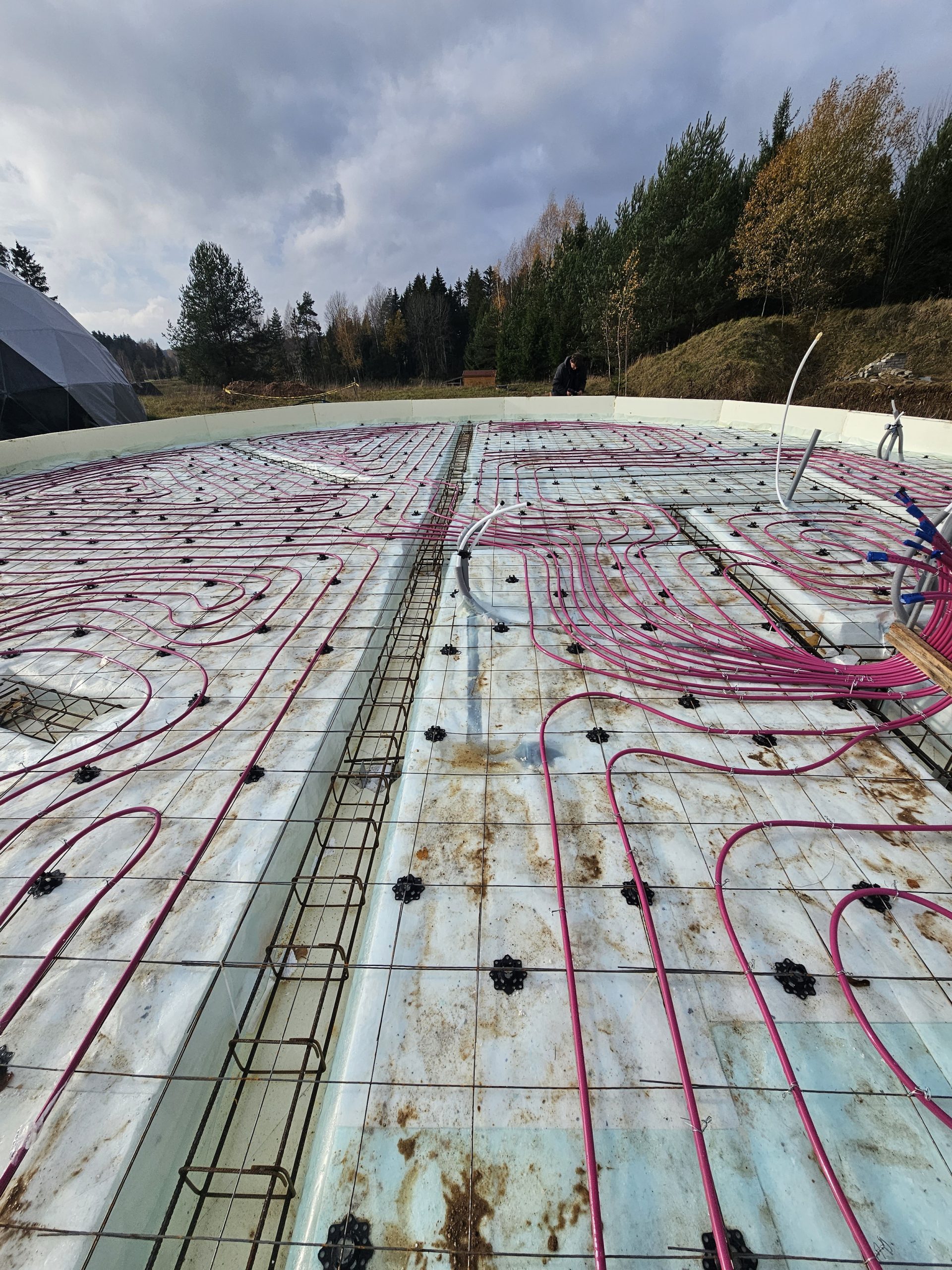

2. Apšiltintas plokštuminis pamatas
GREENROOF COMPACT kupolas montuojamas ant apšiltinto plokštuminio pamato. Pamatas tampa pagrindine
kupolo atramine platforma ir techniniu pagrindu tolimesniems inžineriniams darbams.
- Pagrindo paruošimas.
- Šilumos izoliacijos sluoksniai.
- Armavimas.
- Betonavimas.
- Perimetro atraminė zona kupolo konstrukcijai.
- Pagrindiniai inžineriniai įvadai.
- Pamato perimetro hidroizoliaciniai sprendimai.
- Techninių zonų paruošimas pagal bazinį planą.
Pamato sprendimas tikslinamas pagal gruntą, sklypo reljefą, apkrovas, grunto vandenį ir pasirinktą
inžinerinę schemą.

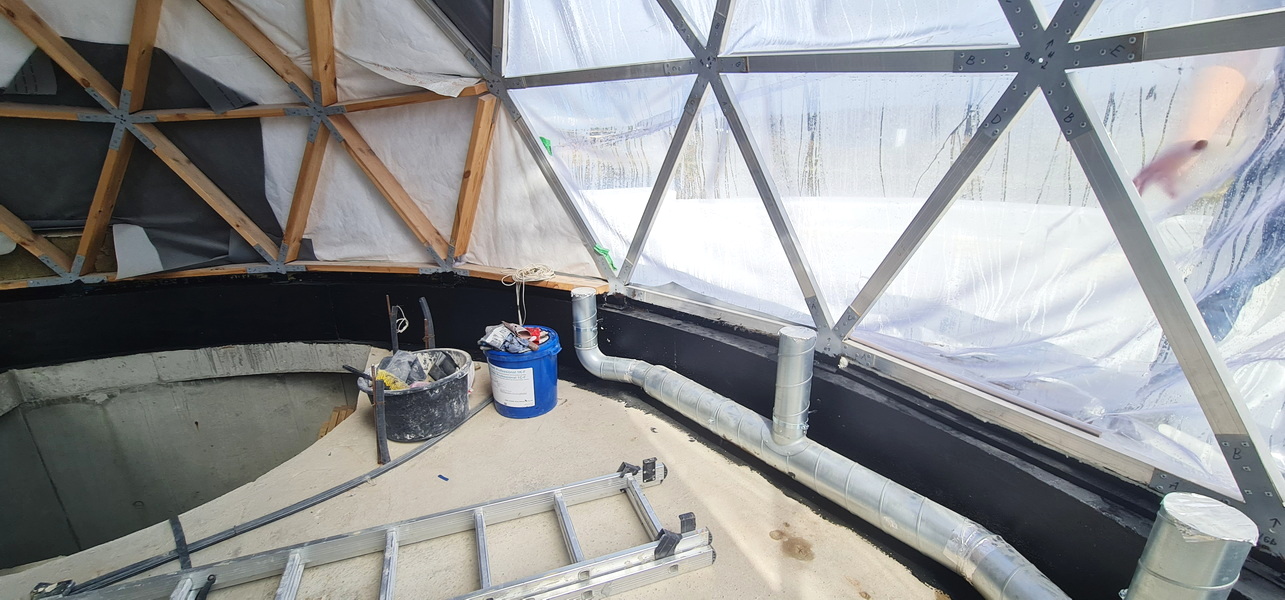

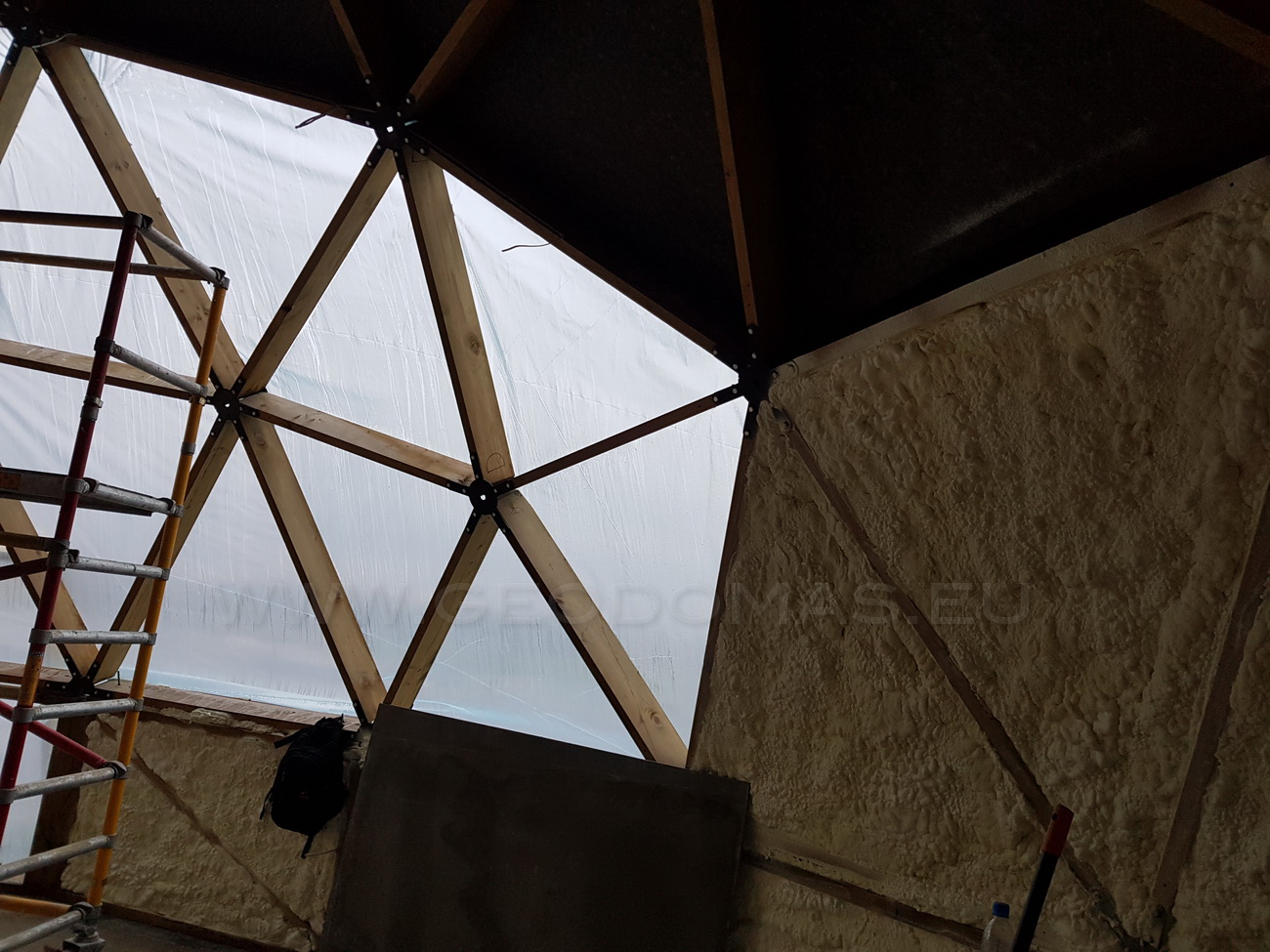

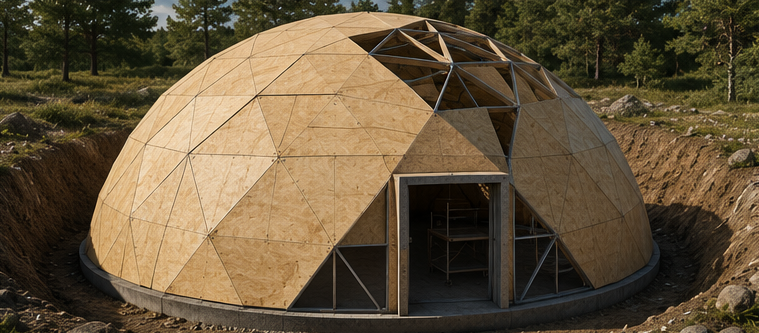

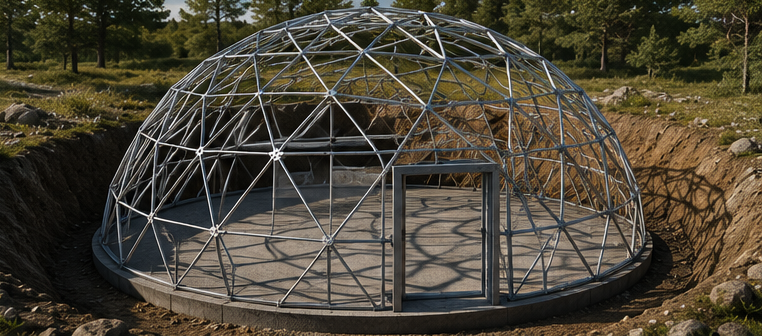

3. Vidinis geodezinis karkasas
Kupolo vidinis karkasas formuojamas iš medinių 50 × 50 mm brusų, kurie sudaro geodezinę
kupolo struktūrą. Iš šių elementų surenkami šešiakampiai / geodeziniai skydai, montuojami perimetru
ant plokštuminio pamato.
- Medinis 50 × 50 mm geodezinis karkasas.
- Šešiakampių / segmentinių skydų surinkimas.
- Karkaso tvirtinimas prie pamato perimetro.
- Kupolo tūrio suformavimas.
- Segmentų markiravimo ir montavimo logika.
- Vidinės geometrijos paruošimas faneros apdailai.
Ši konstrukcija tampa pagrindu visai kupolo sistemai: vidinei apdailai, išorinei izoliacijai,
hidroizoliacijai ir torkretbetonio apvalkalui.
4. Vidinės kupolo sienos
Iš vidaus kupolo sienos apsiuvamos baldine fanera arba kita suderinta plokštine medžiaga. Tai suformuoja
šiltą, natūralų ir vizualiai tvarkingą kupolo vidaus paviršių.
- Vidinis kupolo sienų apsiuvimas baldine fanera.
- Geodezinių segmentų suvedimas.
- Siūlių formavimo logika.
- LED juostų integravimo galimybė segmentų siūlėse.
- Pagrindinis kupolo vidaus sienų užbaigimas.
- Paviršius, paruoštas tolimesniam individualiam interjero įrengimui.
Šioje komplektacijoje vidinė kupolo geometrija jau matoma kaip interjero dalis. Klientui lieka individualiai
spręsti patalpų pertvaras, grindų dangą, baldus, apšvietimo scenarijus ir galutinį interjero stilių.

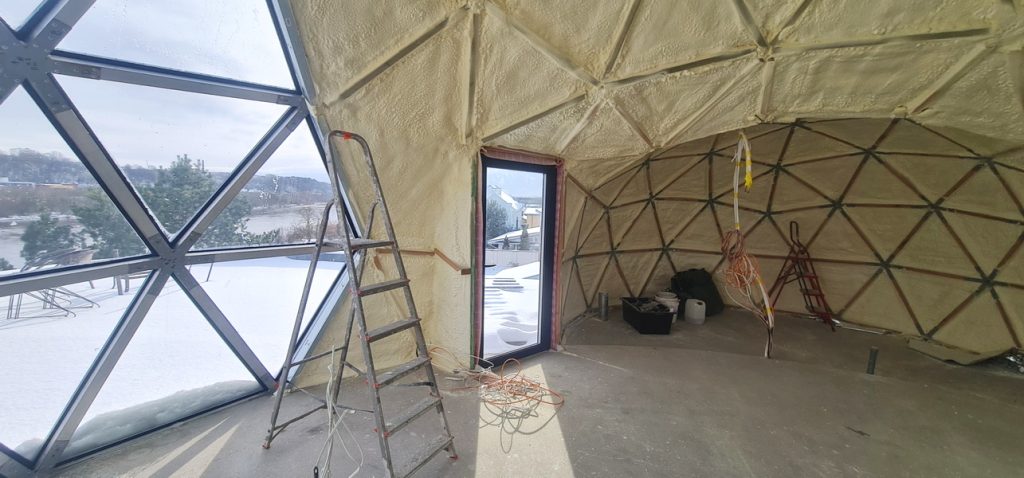

5. Išorinė termoizoliacija
Iš lauko pusės ant kupolo skydų purškiama uždarų porų poliuretano termoizoliacija.
Preliminarus sluoksnio storis – apie 100 mm, tačiau galutinis storis tikslinamas pagal
energinius reikalavimus ir projektą.
- Išorinis uždarų porų PUR sluoksnis.
- Lenktos kupolo geometrijos apšiltinimas.
- Šilumos tiltų mažinimas.
- Paviršiaus paruošimas hidroizoliacijai.
- Sudėtingų segmentinių jungčių sandarinimo logika.
PUR sluoksnis padeda suformuoti vientisą šiltą apvalkalą ir paruošia kupolą tolimesnei hidroizoliacijos
bei torkretbetonio sistemai.

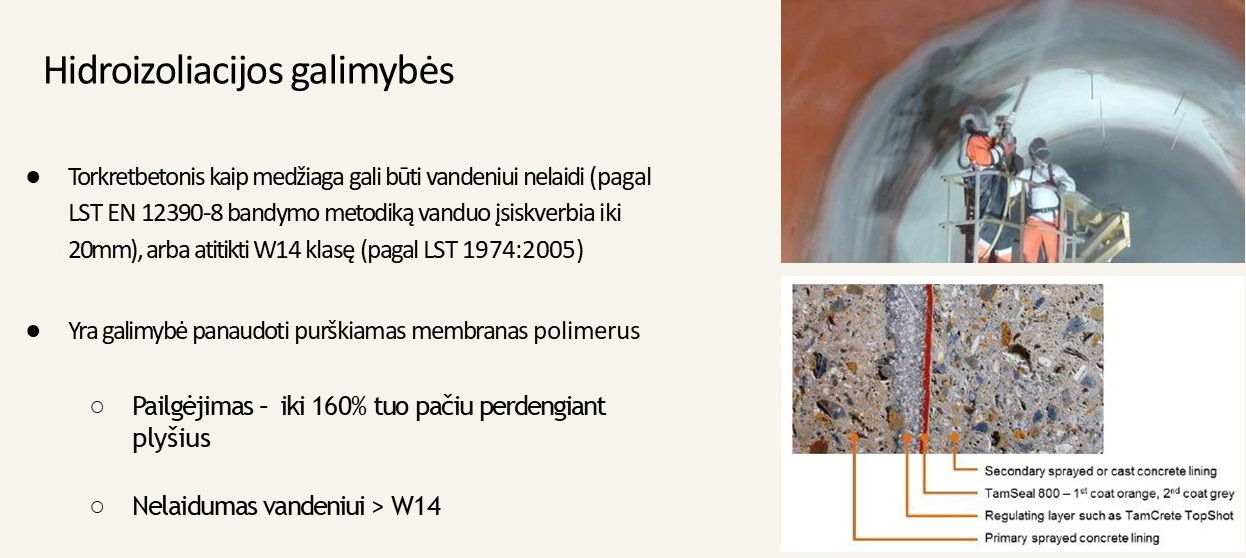

6. Hidroizoliacinė sistema
Ant paruoštų išorinių sluoksnių įrengiama hidroizoliacinė sistema, skirta apsaugoti kupolo konstrukciją
nuo drėgmės, grunto ir žalio stogo poveikio.
- Hidroizoliacijos sluoksnis pagal pasirinktą sistemą.
- Jungčių ir perėjimų sandarinimas.
- Hidroizoliacijos apsaugos sluoksnių logika.
- Perimetro ir vandens nuvedimo zonų paruošimas.
- Suderinimas su drenažo ir žalio stogo sistema.
Hidroizoliacija turi būti vertinama kartu su kupolo nuolydžiu, reljefu, drenažu, grunto vandeniu ir
apželdinimo sluoksniais.

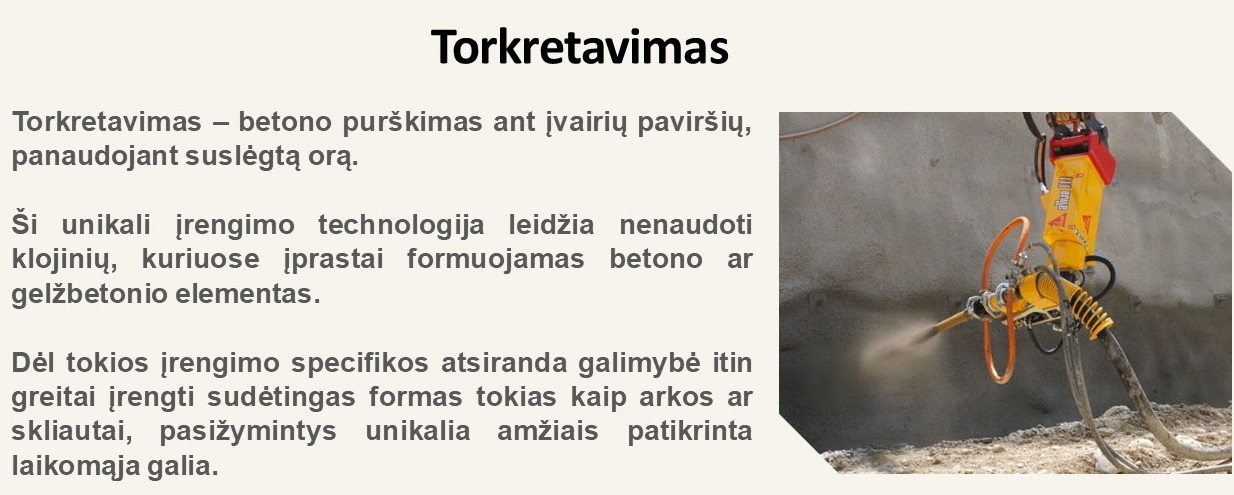

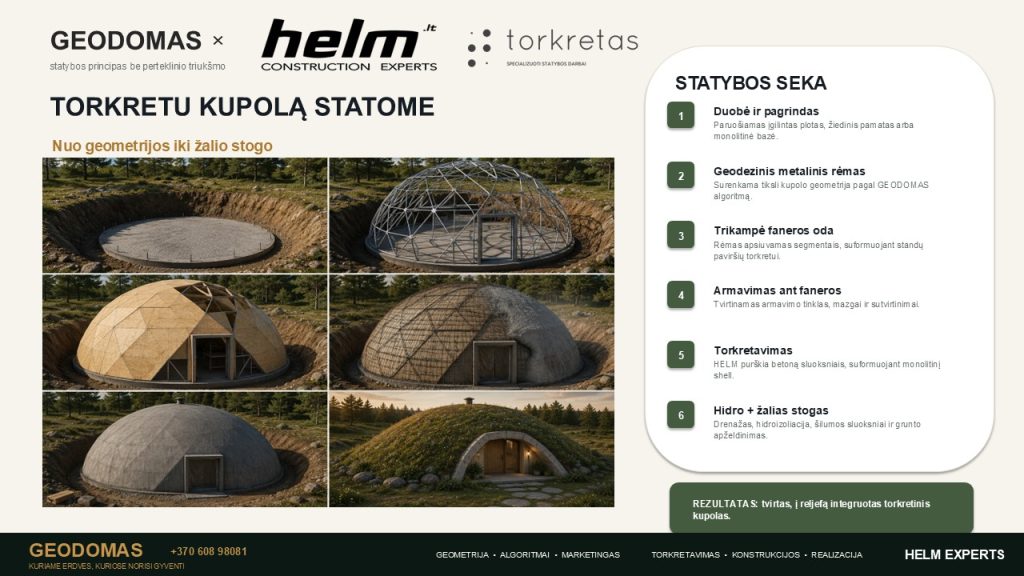

7. Torkretbetonio apvalkalas
Virš paruoštų sluoksnių formuojamas armuoto stiklo pluoštu torkretbetonio apvalkalas.
Preliminarus sluoksnio storis – apie 100–150 mm, priklausomai nuo kupolo dydžio,
apkrovų ir projekto sprendinių.
- Torkretbetonio sluoksnio formavimas.
- Stiklo pluoštu armuoto betono sistema.
- Vientiso išorinio kupolo apvalkalo sukūrimas.
- Kupolo masės ir išorinio atsparumo formavimas.
- Paviršiaus paruošimas tolimesniems apsauginiams / stogo sluoksniams.
Torkretbetonis leidžia suformuoti tvirtą, lenktą ir reljefui artimą kupolo formą.
8. Žalio stogo sluoksnių paruošimas
GREENROOF kupolo idėja remiasi tuo, kad išorinis kupolo apvalkalas gali būti integruojamas į kraštovaizdį.
Virš torkretbetonio ir apsauginių sluoksnių formuojama žalio stogo sistema.
- Papildomi apsauginiai sluoksniai.
- Drenažo sluoksnis.
- Vandens nuvedimo logika.
- Grunto / substrato sluoksnis.
- Apželdinimo sistemos paruošimas.
- Reljefo integracijos principai.
Žalias stogas nėra tik dekoracija. Tai techninė sistema, kuri turi būti derinama su hidroizoliacija,
drenažu, grunto sluoksniu, augalų tipu ir konstrukcinėmis apkrovomis.
9. Stiklo fasadas ir langų zona
Pagal pasirinktą modelį montuojama fasado / langų sistema. GREENROOF COMPACT kupole gali būti numatoma
panoraminė priekinė stiklo zona arba segmentiniai stiklo paketai, priklausomai nuo projekto.
- Stiklo paketų montavimas.
- Fasado / langų rėmo sistema.
- Sandarinimo tarpinės.
- Jungčių užsandarinimas.
- Šilumos tiltų mažinimo sprendiniai.
- Langų integracija į kupolo geometriją.
Langų zona tikslinama pagal saulės kryptį, vaizdą, privatumą, energetinius reikalavimus ir fasado mazgų
sprendinius.
10. Pagrindiniai inžineriniai taškai
Komplektacijoje numatomi pagrindiniai inžineriniai įvadai ir techniniai taškai tolimesniam vidaus įrengimui.
- Elektros įvadas.
- Baziniai elektros taškai pagal preliminarų planą.
- Vandentiekio įvadas.
- Kanalizacijos įvadas.
- Techninė zona boileriui arba karšto vandens paruošimui.
- Vėdinimo / oro padavimo ir ištraukimo taškų paruošimas.
- Techninių zonų paruošimas vidaus įrangai.
Tiksli inžinerijos apimtis derinama pagal pasirinktą vidaus planą, sanitarinio mazgo vietą,
virtuvės zoną ir kliento poreikius.
Šios komplektacijos rezultatas
Po šio etapo klientas gauna paruoštą betoninio GREENROOF kupolo bazę:
- Įrengtas apšiltintas plokštuminis pamatas.
- Suformuotas vidinis medinis geodezinis karkasas.
- Įrengtos vidinės kupolo sienos iš baldinės faneros.
- Paruošta LED siūlių integravimo galimybė.
- Kupolas apšiltintas iš lauko pusės uždarų porų PUR sluoksniu.
- Įrengta hidroizoliacinė sistema.
- Suformuotas torkretbetonio apvalkalas.
- Paruošta žalio stogo sluoksnių logika.
- Sumontuota stiklo / fasado zona.
- Išvesti pagrindiniai inžineriniai taškai.
- Kupolo tūris uždarytas ir paruoštas tolimesniam vidaus įrengimui.
Kas neįeina į dalinės apdailos komplektaciją
- Individualus vidaus pertvarų išdėstymas.
- Vidaus pertvarų įrengimas ir pilna apdaila.
- Galutinė grindų danga.
- Galutiniai dekoratyviniai apšvietimo sprendimai, jeigu nėra įtraukti atskirai.
- Virtuvės baldai ir buitinė technika.
- Vonios kambario baldai.
- Santechnikos prietaisai.
- Galutiniai šviestuvai.
- Jungikliai, rozetės ir galutiniai elektros prietaisai, jeigu nenurodyta pasiūlyme.
- Vidaus durys.
- Baldai.
- Užuolaidos, tekstilė ir dekoro elementai.
- Lauko terasa, takai, gerbūvis ir papildomas apželdinimas, jeigu nėra įtraukta atskirai.
- Statybos leidimo dokumentai, jeigu nėra nurodyta kitaip.
- Transportas ir montavimas už Lietuvos ribų, jeigu nėra įtraukti į pasiūlymą.
Pastaba
Komplektacija, kupolo sluoksnių storiai, PUR izoliacijos storis, hidroizoliacijos tipas,
torkretbetonio sluoksnis, stiklo paketų sudėtis, apželdinimo sistema, drenažas, ventiliacijos įranga,
elektros taškų kiekis ir kiti techniniai sprendimai tikslinami pagal pasirinktą namo modelį, sklypo sąlygas,
grunto vandenį, vietos klimatą, apkrovas ir individualų pasiūlymą.
Visi konstrukciniai, hidroizoliaciniai, drenažo, apkrovų ir inžineriniai sprendimai turi būti tikrinami
projekto stadijoje ir derinami su kvalifikuotais specialistais.
